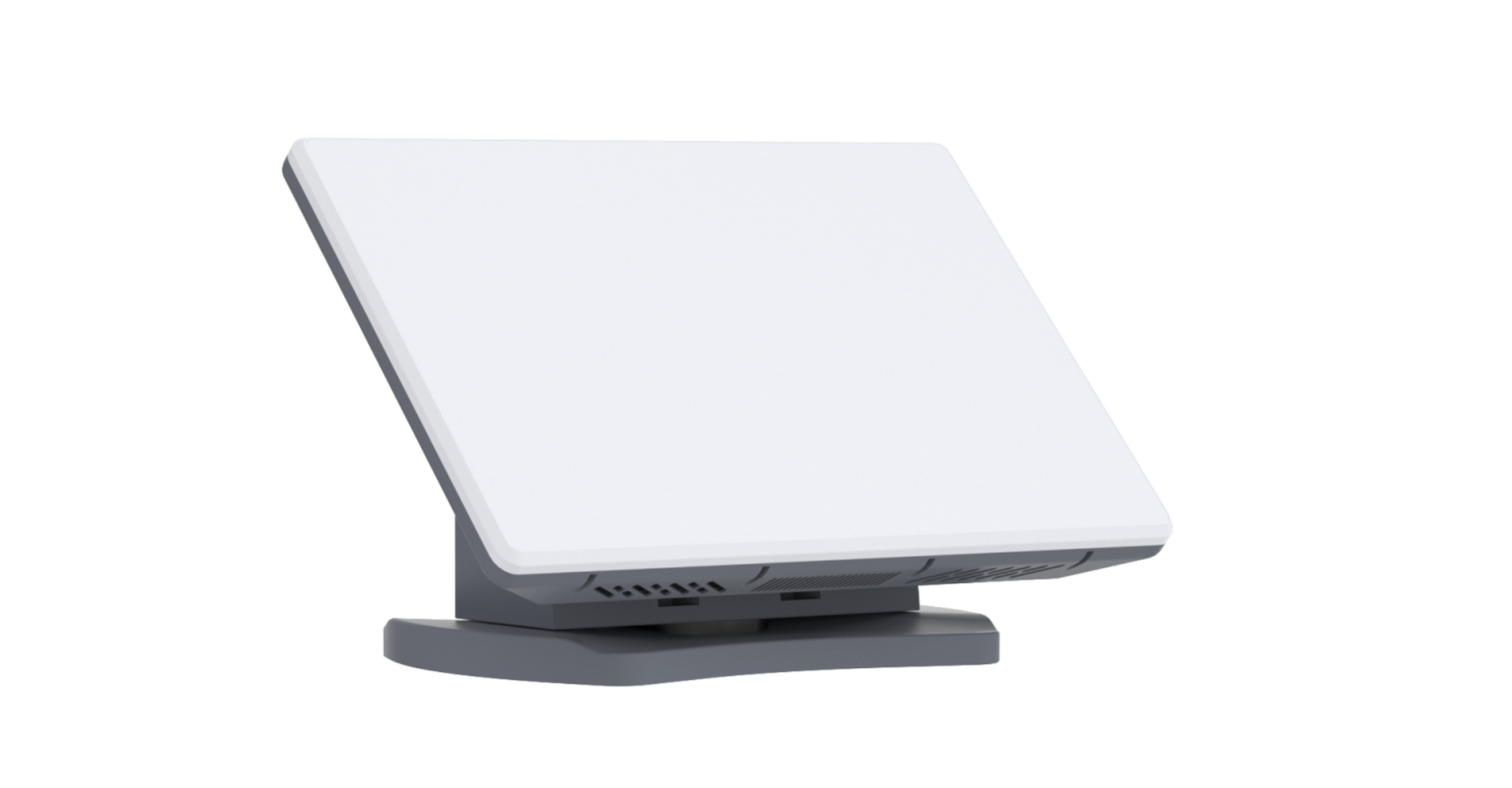

VP300Ka相控阵终端
高集成相控阵，全域互联

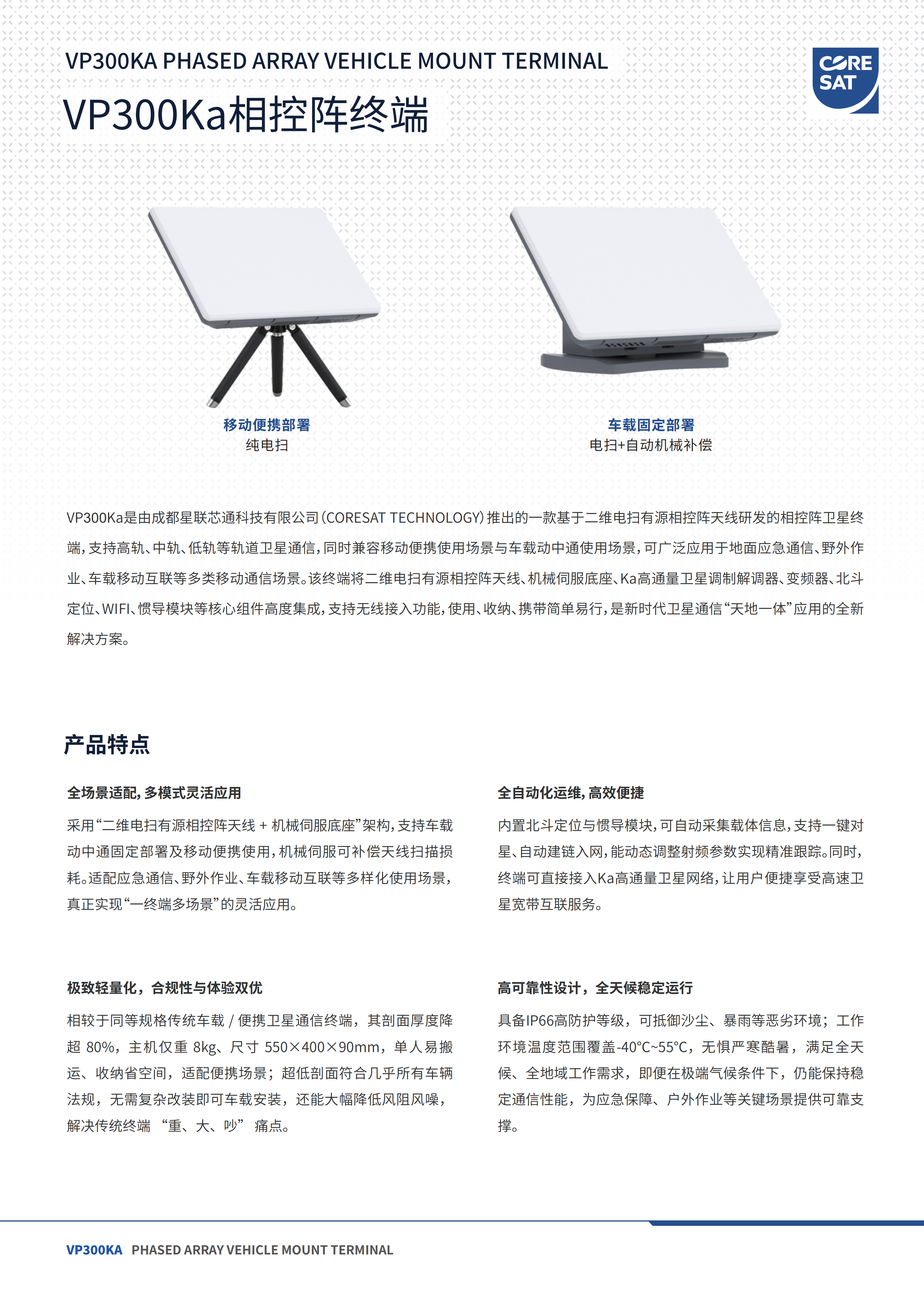

VP300Ka是由成都星联芯通科技有限公司(CORESAT TECHNOLOGY)推出的一款基于二维电扫有源相控阵天线研发的相控阵卫星终端。它支持高、中、低轨卫星通信，兼具便携与车载动中通能力，适用于应急通信、野外作业及车载移动互联等多种场景。该终端高度集成相控阵天线、伺服底座、Ka调制解调器、北斗定位、Wi-Fi与惯导等模块，支持无线接入，便于使用和携带，是“天地一体”卫星通信的全新解决方案。
下载产品信息
全场景适配,多模式灵活应用
采用“二维电扫有源相控阵天线+机械同服底座”架构,支持车载动中通固定部署及移动便携使用，机械伺服可补偿天线扫描损耗。适配应急通信、野外作业、车载移动互联等多样化使用场景:真正实现“一终端多场景”的灵活应用。
全场景适配,多模式灵活应用
采用“二维电扫有源相控阵天线+机械同服底座”架构,支持车载动中通固定部署及移动便携使用，机械伺服可补偿天线扫描损耗。适配应急通信、野外作业、车载移动互联等多样化使用场景:真正实现“一终端多场景”的灵活应用。
全自动化运维，高效便捷
内置北斗定位与惯导模块,可自动采集载体信息，支持一键对星、自动建链入网,能动态调整射频参数实现精准跟踪。同时终端可直接接入Ka高通量卫星网络,让用户便捷享受高速卫星宽带互联服务。
全自动化运维，高效便捷
内置北斗定位与惯导模块,可自动采集载体信息，支持一键对星、自动建链入网,能动态调整射频参数实现精准跟踪。同时终端可直接接入Ka高通量卫星网络,让用户便捷享受高速卫星宽带互联服务。
极致轻量化，合规性与体验双优
相较于同等规格传统车载/便携卫星通信终端，其剖面厚度降超 80%，主机仅重 8kg、尺寸550x400x90mm，单人易搬运、收纳省空间，适配便携场景;超低剖面符合几乎所有车辆法规，无需复杂改装即可车载安装，还能大幅降低风阻风噪解决传统终端“重、大、吵”痛点。
极致轻量化，合规性与体验双优
相较于同等规格传统车载/便携卫星通信终端，其剖面厚度降超 80%，主机仅重 8kg、尺寸550x400x90mm，单人易搬运、收纳省空间，适配便携场景;超低剖面符合几乎所有车辆法规，无需复杂改装即可车载安装，还能大幅降低风阻风噪解决传统终端“重、大、吵”痛点。
高可靠性设计，全天候稳定运行
具备IP66高防护等级，可抵御沙尘、暴雨等恶劣环境;工作环境温度范围覆盖-40°C~55°℃，无惧严寒酷暑，满足全天候、全地域工作需求，即便在极端气候条件下，仍能保持稳定通信性能，为应急保障、户外作业等关键场景提供可靠支撑。
高可靠性设计，全天候稳定运行
具备IP66高防护等级，可抵御沙尘、暴雨等恶劣环境;工作环境温度范围覆盖-40°C~55°℃，无惧严寒酷暑，满足全天候、全地域工作需求，即便在极端气候条件下，仍能保持稳定通信性能，为应急保障、户外作业等关键场景提供可靠支撑。

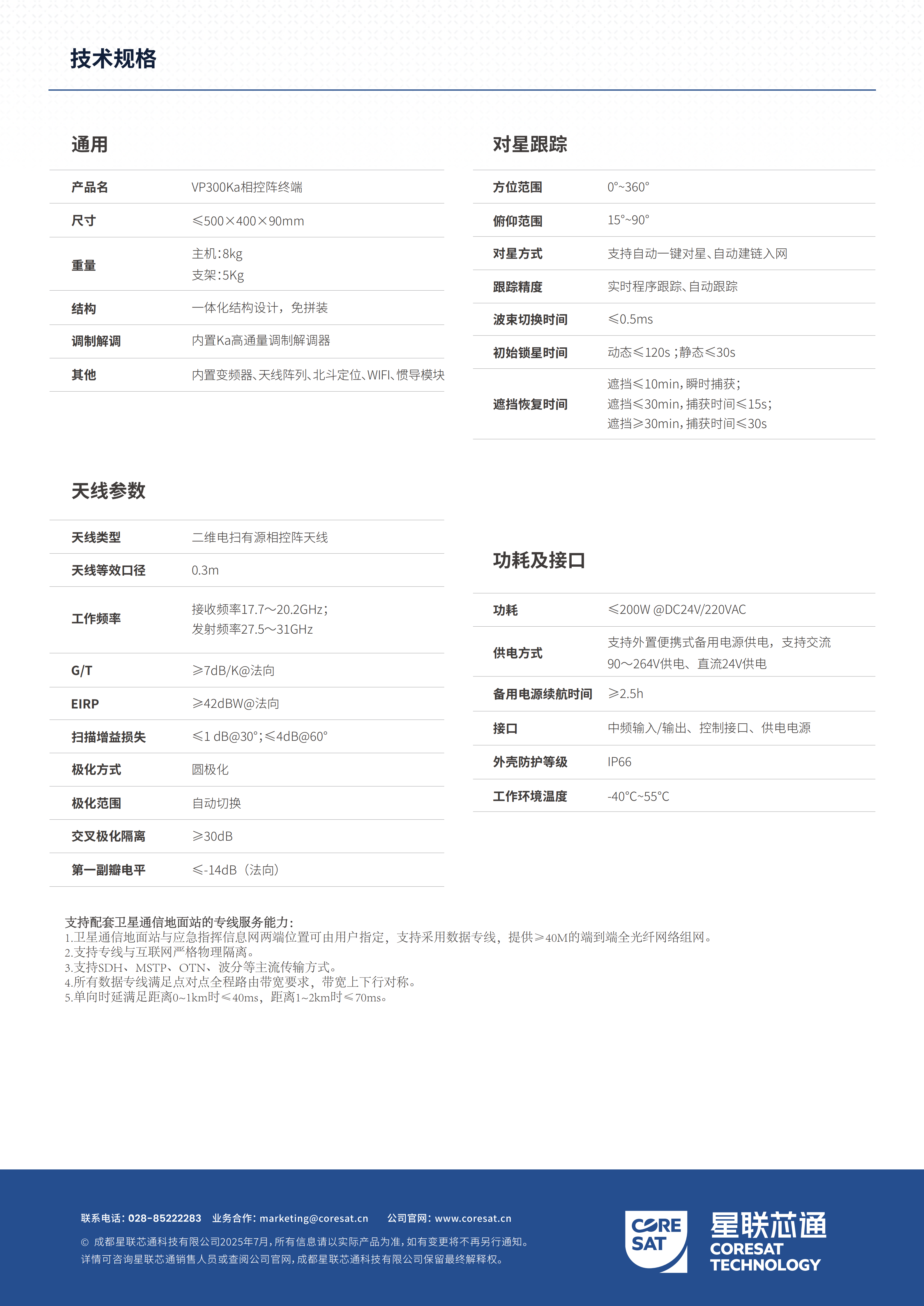

产品规格
产品名 VP300Ka相控阵终端
尺寸/重量 ≤500x400x90mm/主机：8kg ⽀架：5Kg
结构 ⼀体化结构设计，免拼装
调制解调 内置Ka⾼通量调制解调器
其他 内置变频器、天线阵列、北⽃定位、WIFI、惯导模块
⽅位范围 0°~360°
俯仰范围 15°~90°
对星⽅式 ⽀持⾃动⼀键对星、⾃动建链⼊⽹
跟踪精度 实时程序跟踪、⾃动跟踪
波束切换时间 ≤0.5ms
初始锁星时间 动态≤120s;静态<30s
遮挡恢复时间 遮挡≤10min,瞬时捕获;遮挡≤30min,捕获时间≤15s;遮挡≥30min,捕获时间≤30s
天线类型 ⼆维电扫有源相控阵天线
天线等效⼝径 0.3m
⼯作频率 接收频率17.7~20.2GHZ;发射频率27.5~31GHZ
G/T ≥7dB/K@法向
EIRP ≥42dBW@法向
扫描增益损失 ≤1 dB@30°,≤4dB@60°
极化⽅式 圆极化
极化范围 ⾃动切换
交叉极化隔离 ≥30dB
第⼀副瓣电平 ≤-14dB(法向)
功耗 ≤200W @DC24V/220VAC
供电⽅式 ⽀持交流 90〜264V供电、直流24V供电
备⽤电源续航时间 ≤2.5h
接⼝ 中频输入/输出、控制接口、供电电源
外壳防护等级 IP66
工作温度 -40 ℃~55 ℃
产品规格
产品名 VP300Ka相控阵终端
尺寸/重量 ≤500x400x90mm/主机：8kg ⽀架：5Kg
结构 ⼀体化结构设计，免拼装
调制解调 内置Ka⾼通量调制解调器
其他 内置变频器、天线阵列、北⽃定位、WIFI、惯导模块
⽅位范围 0°~360°
俯仰范围 15°~90°
对星⽅式 ⽀持⾃动⼀键对星、⾃动建链⼊⽹
跟踪精度 实时程序跟踪、⾃动跟踪
波束切换时间 ≤0.5ms
初始锁星时间 动态≤120s;静态<30s
遮挡恢复时间 遮挡≤10min,瞬时捕获;遮挡≤30min,捕获时间≤15s;遮挡≥30min,捕获时间≤30s
天线类型 ⼆维电扫有源相控阵天线
天线等效⼝径 0.3m
⼯作频率 接收频率17.7~20.2GHZ;发射频率27.5~31GHZ
G/T ≥7dB/K@法向
EIRP ≥42dBW@法向
扫描增益损失 ≤1 dB@30°,≤4dB@60°
极化⽅式 圆极化
极化范围 ⾃动切换
交叉极化隔离 ≥30dB
第⼀副瓣电平 ≤-14dB(法向)
功耗 ≤200W @DC24V/220VAC
供电⽅式 ⽀持交流 90〜264V供电、直流24V供电
备⽤电源续航时间 ≤2.5h
接⼝ 中频输入/输出、控制接口、供电电源
外壳防护等级 IP66
工作温度 -40 ℃~55 ℃
