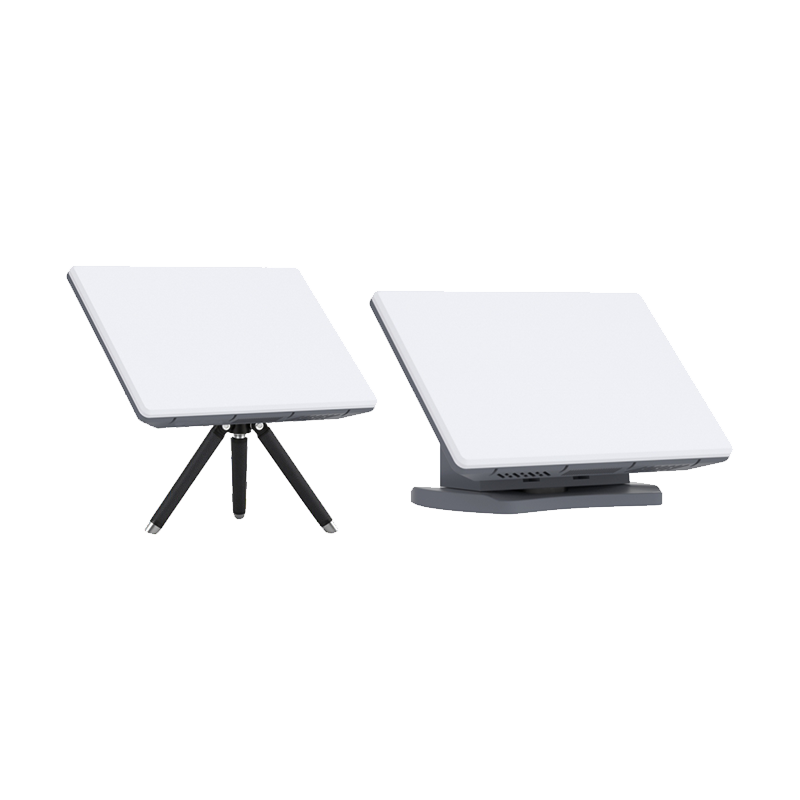

产品名 VP300Ka相控阵终端

尺寸/重量 ≤500x400x90mm/主机：7.5kg ⽀架：5Kg

结构 ⼀体化结构设计，免拼装

调制解调 内置Ka⾼通量调制解调器

其他 内置变频器、天线阵列、北⽃定位、WIFI、惯导模块

⽅位范围 0°~360°

俯仰范围 15°~90°

对星⽅式 ⽀持⾃动⼀键对星、⾃动建链⼊⽹

跟踪精度 实时程序跟踪、⾃动跟踪

波束切换时间 ≤0.5ms

初始锁星时间 动态≤120s;静态<30s

遮挡恢复时间 遮挡≤10min,瞬时捕获;遮挡≤30min,捕获时间≤15s;遮挡≥30min,捕获时间≤30s

天线类型 ⼆维电扫有源相控阵天线

天线等效⼝径 0.3m

⼯作频率 接收频率17.7~20.2GHZ;发射频率27.5~31GHZ

G/T ≥7dB/K@法向

EIRP ≥42dBW@法向

扫描增益损失 ≤1 dB@30°,≤4dB@60°

极化⽅式 圆极化

极化范围 ⾃动切换

交叉极化隔离 ≥30dB

第⼀副瓣电平 ≤-14dB(法向)

功耗 ≤200W @DC24V/220VAC

供电⽅式 ⽀持交流 90〜264V供电、直流24V供电

备⽤电源续航时间 ≤2.5h

接⼝ 中频输入/输出、控制接口、供电电源

外壳防护等级 IP66

工作温度 -40 ℃~55 ℃
